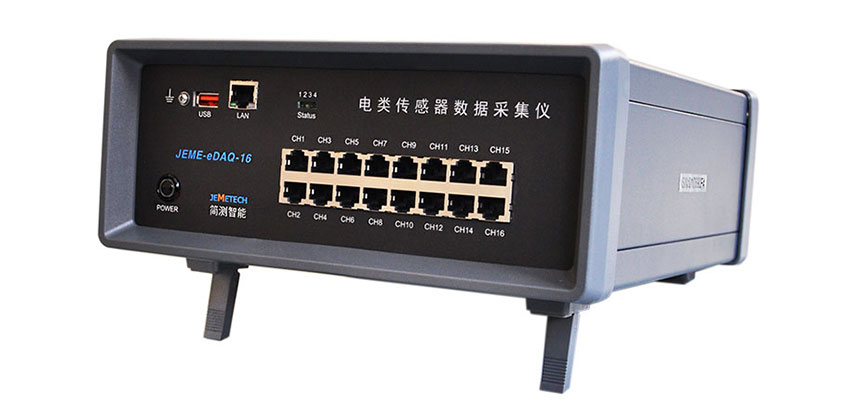

JEME-eDAQ系列是一款基于嵌入式硬件平臺和實時操作系統的分布式多類傳感器同步采集儀器。實現了多類傳感器(電壓、電流、電橋和IEPE等)和多終端設備的精準同步采集，具備信號實時處理分析功能以及多線程運行的模塊化、規范化的軟件平臺，可以滿足結構健康監測的傳感器數量多，分布廣，信號測量精度高，同步性要求高，信號分析處理實時性強的需求。
JEME-eDAQ用于測量基于電壓、電流、橋式電路、IEPE(壓電)等類型的傳感器信號，支持16、32、48、64通道的同步采集。高精度的A/D數據采集卡為用戶提供了精準可靠的測量結果；可定制類型、通道數量的模擬信號調理模塊和參數可調的低通濾波器可以靈活方便的滿足用戶的測試測量需求。{淘寶鏈接請點擊此處}
|
|
|
|
|
|
|
|
|
主要應用于機械、橋梁、大壩、高層建筑、隧道、高速公路、電力、石油化工、消防、暖通等領域的結構應變、溫度、壓力、位移、加速度等物理量數據的實時監測
|
|
|
|
|
▇ 土木工程領域：橋梁、大壩、隧道、高層建筑等結構健康監測；
▇ 能源領域：風機葉片、管道、核反應堆等；
▇ 航天航空領域：復合材料、風洞、結構動載實驗等；
▇ 石油化工領域：油庫安全管理、海洋石油平臺結構健康監測；
▇ 交通工程領域：公路、鐵路等結構健康監測；
▇ 科研領域：結構特性測量、化學測量等；
|
|
|
|
|
▇ 電類傳感采集部分：
● 16、32、48、64通道高速同步采集
● 支持多種類型信號(IEPE、電壓、電流、橋路)
● 可定制的獨立通道低通濾波器
● 16位數據采集分辨率
● 與光纖光柵模塊可同步解調
▇ 硬軟件系統部分：
● 以太網接口，系統支持遠程工作方式
● 內嵌VxWorks實時操作系統提供工業級的系統穩定性能
● 內嵌資源豐富的FPGA硬件邏輯芯片
● 可定制的信號實時處理功能
● 低功耗，可支持移動電源
|
|
|
|
|
電類傳感測量指標
|
|
單機通道數
|
16、32、48、64
（可定制）
|
|
支持輸入信號類型
|
IEPE、電壓、電流、橋路
|
|
低通濾波器
|
50Hz(可定制)
|
|
單通道最高采樣率
|
1.2KS/s
|
|
同步差分采集
|
是
|
|
分辨率
|
24bits
|
|
共模抑制比
|
85dB @ 0dB gain, 60Hz
|
|
通道間串?dāng)_
|
-100dB @ 0dB gain, 1kHz
|
|
電氣特性
|
|
電源供應
|
24VDC
|
|
數據傳輸接口
|
以太網
|
|
功率
|
20W典型
|
|
機械特性
|
|
工作溫度
|
-20~55℃
|
|
外型尺寸
|
寬 × 高 × 深250mm×100mm×300mm（≤16通道）
|
|
寬 × 高 × 深350mm×150mm×300mm（＞16通道）
|
|
|
|
